Le soudage est une industrie très compétitive et précise. Si vous n’avez pas la capacité, les connaissances ou les compétences nécessaires pour accomplir une tâche spécifique, quelqu’un d’autre le fera. Il en va de même pour le micro-soudage. Si quelqu’un peut effectuer une soudure meilleure, plus précise et plus précise, un client choisira facilement ce concurrent et vous perdrez de l’argent.
Les formes d’onde font partie de ces sujets difficiles à comprendre qui façonnent l’industrie du soudage. En connaissant et en comprenant ce qu'est chacune de ces formes d'onde de soudage et comment les utiliser, vous serez mieux équipé pour offrir au client la meilleure soudure possible, du premier coup.
Quelles sont les différentes formes d’onde ?
Forme d'onde classique
La forme d'onde classique est la plus populaire et est présente sur tous les systèmes de soudage Orion. Il s’agit de la forme d’onde de soudage la plus polyvalente qui vous permet d’obtenir d’excellents résultats, sans aucun effet secondaire indésirable. Le principal avantage de la forme d’onde classique est qu’elle vous donne un courant de crête élevé, ce qui vous donne une fusion agressive. Cela signifie que pendant que vous soudez, la soudure reliera les petits espaces ensemble, plutôt que de les séparer. La forme d'onde classique présente une pente descendante exponentielle rapide qui crée une petite zone affectée par la chaleur. Le seul inconvénient de la forme d’onde classique est qu’elle n’est disponible que dans des longueurs prédéfinies.
Forme d'onde triangulaire
Forme d'onde triangulaire Fournit une soudure plus douce et une pénétration plus profonde par rapport au mode classique. La forme d'onde triangulaire vous permet d'obtenir un diamètre de soudure plus petit avec une pénétration plus profonde. Le réglage de la longueur vous permettra de personnaliser chaque soudure en fonction de l'application de soudage. Si vous recherchez une pénétration profonde, avec un point de fusion plus petit, Triangle peut vous aider à y parvenir. En raison de la pente descendante douce et constante, la forme d'onde triangulaire fournit un refroidissement uniforme et doux qui permet d'éviter les fissures thermiques. Il est essentiel que vous sachiez que la forme d'onde triangulaire ajoutera plus de chaleur à votre pièce. Soyez prudent lorsque vous utilisez la forme d'onde triangulaire autour d'éléments ou de pierres sensibles à la température. La forme d'onde triangulaire est uniquement disponible sur le Système de soudage Orion 200i
Forme d'onde carrée
La forme d'onde carrée offre une pénétration encore plus profonde par rapport à la forme d'onde triangulaire et à la forme d'onde classique. La forme d'onde carrée est particulièrement utile pour pousser, étaler et lisser le métal. Le courant et la tension n'ont presque pas de temps de montée, puis restent constants à la tension de crête, pour finalement tomber rapidement à zéro. La forme d'onde carrée ajoute le plus de chaleur à la pièce à usiner et il convient de faire preuve de prudence en particulier lorsque l'on travaille avec des éléments sensibles à la chaleur. La forme d'onde carrée est uniquement disponible sur le Système de soudage Orion 200i
Éléments importants des formes d'onde
Longueur de soudure
Lorsque vous travaillez avec des formes d'onde carrées et triangulaires, la longueur de la soudure est tout aussi importante que l'énergie. Comprendre la longueur de la soudure et la façon dont elle affecte la soudure est important. Lorsque vous effectuez une soudure, le métal présent dans le point de soudure devient liquide. Comprendre la dynamique des fluides et la façon dont les liquides réagissent permet de comprendre la longueur des soudures. Si vous deviez jeter une pierre dans un étang, cela créerait une éclaboussure avec des ondulations correspondantes (comme l'image de droite). Cet étang va geler à un moment donné. Si vous laissez plus de temps pour que les ondulations se lissent lentement, vous obtiendrez un étang gelé plus lisse. Ce bassin est identique à la longueur de soudage, plus vous ajoutez de temps (ms) à une soudure, plus vous laissez les ondulations se lisser longtemps et le résultat de votre soudure sera plus lisse.
Comprendre la relation entre l'énergie et la longueur et leur impact sur la soudure vous aidera à mieux personnaliser et adapter votre soudure à votre application. Par exemple, si vous deviez réaliser une soudure à haute puissance, avec une courte longueur. Cette combinaison de soudures vous donnerait plus de pénétration avec moins de lissage. À l’inverse, si nous avions une soudure avec une puissance plus faible et une longueur plus longue, cela permettrait moins de pénétration et plus de lissage. Idéalement, vous trouverez un équilibre entre votre métal et votre application. Un bon point de départ est de garder les deux égaux. Les barres coulissantes sur le panneau de commande sont codées par couleur, gardez simplement les couleurs les mêmes à la fois dans la molette du curseur d'énergie et dans le curseur de longueur.

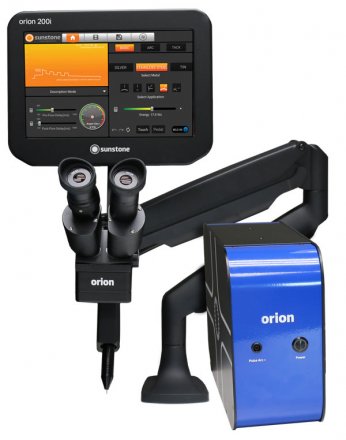

Système de soudage Orion 200i
Les formes d'onde de soudage carrées et triangulaires ajoutent une énorme quantité de capacités à votre soudage. Ils sont simples à apprendre et deviennent indispensables avec la pratique. Trouver et perfectionner vos paramètres de soudure vous fera gagner un temps considérable en matière de nettoyage et de reprise. Gagner du temps vous permet de gagner plus d’argent et d’en faire plus. Gagner du temps et de l’argent est précisément ce pour quoi l’Orion 200i a été conçu et construit. Pour vous faire gagner du temps et de l'argent et vous faciliter la tâche. Cliquez ci-dessous pour en savoir plus sur ce fantastique système de soudage
